多点平均温度计
1、概述：
MPAT600智能型多点温度计用于测量储罐内部的多点温度和多点平均温度，可以同时选配检测液位的磁致伸缩液位计，同时测量存储液体物料的多点温度、液位、介质密度等数据。 MPAT600多点温度计自带液位感应算法，测温点自适应液位变化测量，四线制，DC24V供电，输出4-20mA模拟信号，可选MODBUS RS485通讯协议，探测范围可测35米，可测32点温度，0.3℃精度 ,广泛应用于石油、化工、冶金、食品等工业领域，其测量技术国内首创，达到了国际先进水平。
2、功能特点：
l MPAT600可同时检测储罐多点温度、液位、界面
l 采用美国Burr-Brown温度元件；
l 随液体上升或下降没入液体的测温点参与平均测量；
l 输出4-2mA平均温度， MODBUS RS485协议采集所有温度点的温度数据；
l 测量精度：±0.1℃（温度），±1mm（液位）
l 超低功耗微处理器，数字式温度传感器；
l 可通过MPATWARE软件或调整模块进行调试；
l 带现场LCD液晶显示，可编程，通过按键可查询单点温度计平均温度
l 防爆标志：ExiaIICT6
l 可进行液体平均温度、整体平均温度、空高平均温度、单点温度选择测量方式。
3、技术特点:
测量点数：1-32点测温
精度：±0.3℃
分辨率：0.1℃
测温范围：-55℃…+100℃
输出方式：4-20mA ，Modbus RS485通讯协议
特有功能：可输出多点平均温度，单点温度，并可同时检测液位
防爆类型：本安防爆ExIAII CT6
保护管材料：316L不锈钢，304S不锈钢，PTFE卫生型
外管直径： φ15不锈钢耐压软管
安装接口尺寸：M27*2螺纹、法兰、卫生卡箍等
工作电压：24VDC
环境温度：-40℃…+65℃
电气接口：M20*1.5、1”NPT（F）
外壳防护：IP65/IP68
表体材质：铝合金
重量：5.5kg（15米螺纹型）

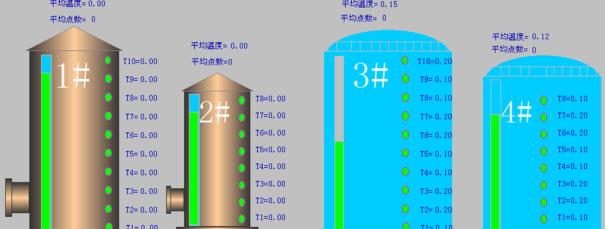

4、多点温度计应用：
5、产品选型：
MPAT600- 多点温度计选型 | ||||||||||
P | 标准型 | 安全许可 | ||||||||
I | 防爆型ExiaIIBT6 | |||||||||
A | 多点平均温度输出；1路4-20mA DC | 功能/信号 | ||||||||
B | 多个单点温度、多点平均温度输出；Modbus RS485协议 | |||||||||
C | 多点平均温度+液位（界面）；2路4-20mA DC | |||||||||
D | 多点温度+液位（界面）；Modbus RS485协议 | |||||||||
4 | 304不锈钢 | 传感器材质 | ||||||||
6 | 316不锈钢 | |||||||||
P | 聚四氟乙烯PTFE | |||||||||
GP | M27*2螺纹 | 过程连接 | ||||||||
NP | 1"NPT螺纹 | |||||||||
FA | DN50 PN1.6法兰（GB/T9119-2000） | |||||||||
FB | DN80 PN1.6法兰（GB/T9119-2000） | |||||||||
FC | DN100 PN1.6法兰（GB/T9119-2000） | |||||||||
FD | DN150 PN1.6法兰（GB/T9119-2000） | |||||||||
M | M20*1.5 | 电气接口 | ||||||||
N | 1/2”NPT（F） | |||||||||
XX | 测温点数量（个） | 测温点数 | ||||||||
X | 无 | 附加功能 | ||||||||
K | 带罐旁显示表 | |||||||||
-XXXX | 传感器插入长度（mm） | 传感器长度 | ||||||||
MPAT600- | 订货代码 | |||||||||
