1、概述

插入式超声波流量计由壁挂式主机和插入式传感器组成；经过全新升级，TUF-2000B款主机防护等级提升至IP67；只需在管道表面开两个安装孔即可安装插入式传感器。利用开孔工具，可实现不停水安装插入式超声波传感器，由于传感器直接与流体接触，测量稳定可靠。

2、工作原理

超声波流量计由超声波换能器、电子线路及流量显示和累积系统三部分组成。超声波发射换能器将电能转换为超声波能量，并将其发射到被测流体中，接收器接收到的超声波信号，经电子线路放大并转换为代表流量的电信号供给显示和积算仪表进行显示和积算。

当超声波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速，其关系符合下列表达式:

θ为声束与液体流动方向的夹角

M为声束在液体的直线传播次数

D为管道内径

Tup为声束在正方向上的传播时间 ；Tdown为声束在逆方向上的传播时间ΔT=Tup –Tdown

3、性能参数

测量精度： ≤1.0 %

重复性： 0.2%

流速范围： 0～±10 m/s

信号输入： 3路4~20mA电流输入，精度0.1%，可采集温度、压力、液位等信号

信号输出： 1路4 20mA， 1路继电器，1路OCT脉冲输出（脉冲宽度6~1000ms，默认200ms）

通讯协议：RS485 串行接口

测量原理： 超声波传播时差原理，双CPU并行工作，4字节浮点运算

显 示：  2×10 背光型液晶显示器

操 作： 固定式：4×4 轻触键盘；便携式：4×4+2 轻触键盘

其他功能： 记忆日、月、年累积流量，上、断电时间、流量和流量管理功能可选自动或手动

累积量功能：记忆每天的工作状态，可编程批量（定量）控制器，故障自诊断功能，网络工作方

式等。

传感器类型

外夹式：标准 S 型，适用于管径 DN32-DN6000mm；

插入式：标准 C 型，适用于管径 DN40-DN6000mm；

管道式：标准G型，适用于管径 DN32-DN6000mm

管 道

材 质：碳钢、不锈钢、铸铁、PVC、水泥管等一切质地密致管道

内 径：15mm～6000mm

直管段要求：上游10D，下游5D，距泵出口30D（D为管径）

流 体

种  类：水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体

浊 度：≤10000 ppm 且气泡含量小

温 度： -30~160℃

流 向： 可对正反向流量分别计量，并可计量净流量

工作环境温度

主机：-30-70℃

探头：-30 ~ +160℃

湿 度

主机：85%RH

探头：可浸水工作，水深≤2 米

4、应用示例

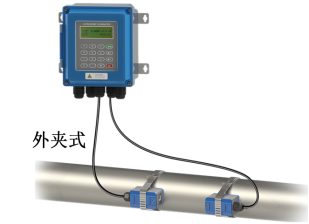

1.外夹式超声波流量计：只需将外夹式传感器粘贴在管道表面即可完成各种液体的流量测量，与传统流量计相比，它无需断管断流，安装方便快捷，真正实现了无损安装。

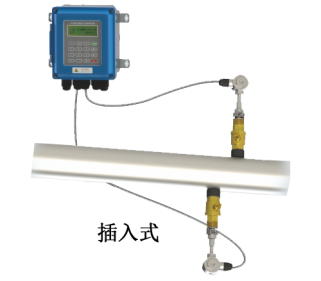

2.插入式超声波流量计：只需在管道表面开两个安装孔即可安装插入式传感器。利用开孔工具，可实现不停水安装插入式超声波传感器，由于传感器直接与流体接触，测量精度稳定可靠。

3.管段式超声波流量计：DN40及以上管道适用；管段式超声波流量计具有安装简单，始动流量低，测量精度高，无压力损失等优点。

5、超声波流量计选型表
