1、概述

GDQB型靶式流量计是在传统靶式流量计测量原理基础上，充分利用其优秀的特点，结合新型传感器技术和现代数字技术上研制、开发而成的全新型力感应靶式流量计，他既具有传统靶式、孔板、涡街等流量计无可懂部件的特点，同时又具有与容积式流量计相媲美的测量精确度，加之其特有的抗干扰，抗杂质性能，轻便又可靠的优点，广泛用于石油、化工、能源、食品、环保、水利、钢铁等领域。从其使用的效果上看，GDQB型流量计具有极为广阔的适用性，既：

l 适用管径广：从6~2000mm至更大。

l 适用于高低温介质：-196~+600℃

l 适用于高压工况：0~70MPa

2、产品特点

l 适用于常温、高温、低温工况下的液体、气体、蒸汽、粘稠介质及各种流体介质的流量。

l 灵敏度极高，能测量超小流量，其可测量最低流苏为0.08m/s

l 计量精确，可达总综测量0.2%

l 测量范围宽，最大测量范围可达1:30

l 重复性好，一般为0.1~0.08%

l 可采用干式标定，即砝码挂重法

l 安装简单方便，极易安装维护

3、结构及工作原理

1）结构

GDQB靶式流量计主要由：测量管（壳体），受力元件（靶板），感应原件（力传感器、压力传感器、温度传感器），过度部件，计算显示和输出部分组成；如下图示

1.受力元件

2.感应元件

3.测量管

4.过度部件

5.积算、显示、输出部件

                                                                图1

GDQB靶式流量计如图1所示，在仪表表体中心同轴位置与传感器刚性连接的受力元件（靶板），当被测介质 以一定的速度（m/s）流动时，其自身会产生相应的动量，该动量直接作用于受力元件（靶板）上，由于受力元件与传感器的刚性连接，传感器也就直接受到流体动量而产生的作用力F，他的流速V，介质密度ρ和靶板受力面积A之间关系式如下：

式中F—靶板上受的力（N）

C_D—阻力系数（根据流体密度KG/m³）

V—流体速度（m/s）

A—靶板受力面积（㎡）

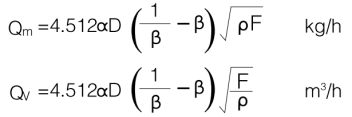

经过推导与换算，得流量计算如下：

式中Qm，Qv分别为质量流量（kg/h）和体积流量（m³/h）

α—流量系数

D—测量管内径（mm）

β—直径比（β=d/D）

d—靶板直径（mm）

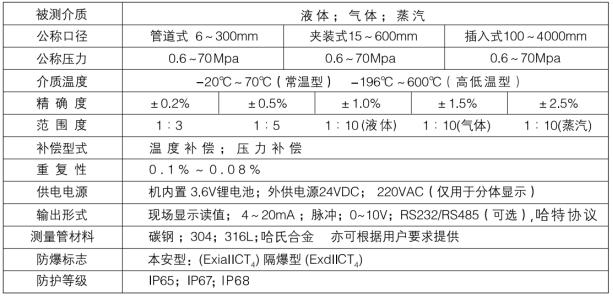

4、技术参数

5、GDQB靶式流量计--选型表
