1、概述

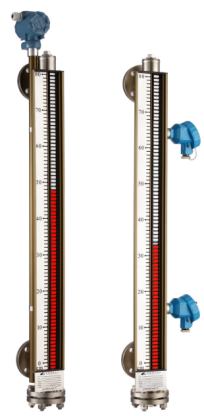

GDURS型磁浮子液位计(界面仪)，是采用日本进口的磁性材料研制而成的磁浮子液位计；其具有以下特点：
l 就地显示，直观醒目
l 应用广泛：几乎适用于所有液体介质，腐蚀性、蒸汽、油液混合等
l 适应性强：最高可耐压32MPa，耐高温450℃
l 可进行界面测量，要求两种介质密度差≥100Kg/m3
l 远传信号： 4～20mA、RS485、HART、继电器

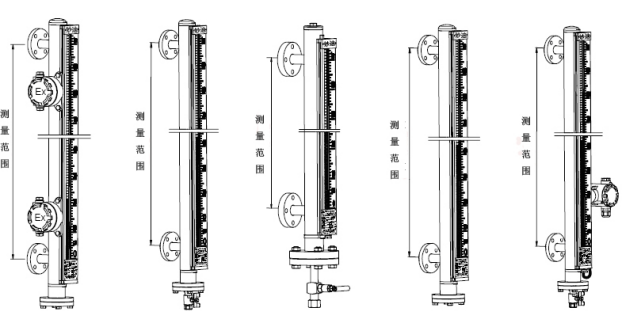

l 安装形式：侧侧安装、顶侧安装、侧底安装、顶底安装、顶装；
l 测量范围：超过6m时，采用法兰对接延伸，最长15m
2、要技术参数
测量范围： 15m；（≥6m时采用法兰对接延伸）
精 度： 10mm
分 辨 率： 10 mm
介质温度： -40～450℃
介质粘度： 1.5St
介质密度：≥400Kg/m3
界 位： ρ1-ρ2=100 Kg/m3
环境温度： -40～80℃
工作压力： 1.6、2.5、4.0、6.4、10、32MPa
连接法兰： DN15、DN20、 DN25、DN50等
接液材质：304ss、316L、PTFE等
3、测量管规格及应用范围
主体规 格 (mm) | 接液材质 | 最大工作压力 (MPa) | 最高工作温度 (℃) | 使用范围 |
φ70×2 | 1Crl8Ni9Ti | 20 | 400 | 液化气、轻质油、粘稠性介质 |
φ70×4 | 1Crl8Ni9Ti | 10 | 200 | 高压容器 |
φ60×2 | 1Crl8Ni9Ti | 6.3 | 200 | 一般性介质 |
φ60×3 | PVC | 0.6 | 80 | 含腐蚀性介质 |
φ60×3 | PP | 0.6 | 100 | 酸、碱类 |
φ60×3 | PVDF | 0.6 | 150 | 酸、碱类 |
浮子规格及应用范围
主体规 格 (mm) | 材 质 | 最大工作压力 (MPa) | 最高工作温度 (℃) | 使用范围 |
φ46×0.7 | 1Crl8Ni9Ti | 6.3 | 200 | 粘稠性介质 |
φ48×0.8 | 1Crl8Ni9Ti | 6.3 | 200 | 一般性介质 |
φ55×0.7 | 1Crl8Ni9Ti | 6.3 | 200 | 液化气、轻质油 |
φ55×3 | Ti | 10 | 200 | 高压容器 |
φ44×2 | PVC | 0.6 | 80 | 含腐蚀性介质 |
φ44×2 | PP | 0.6 | 100 | 酸、碱类 |
φ44×2 | PVDF | 0.6 | 150 | 酸、碱类 |

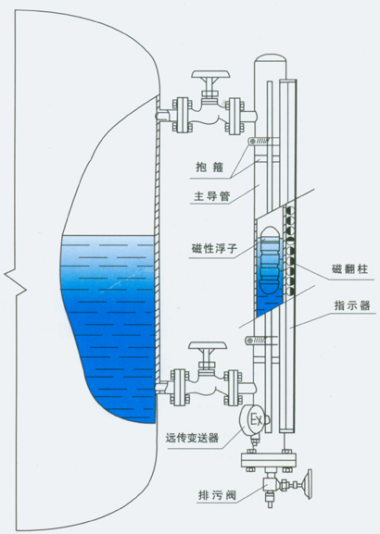

4、仪表安装

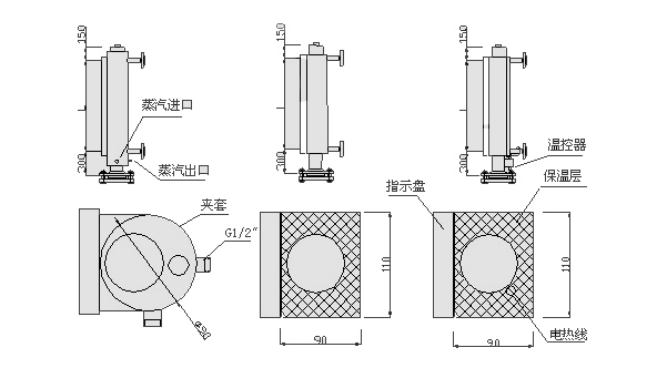

仪表辅助项安装尺寸
E：蒸汽伴热 F：保温层 D：电伴热
5、GDURS远传附件
GDURS可带三种远传系统：
l 远传变送： DC 4～20mA两线制、HART协议；高精度、高稳定性
l 磁阻式 ： DC 4～20mA两线制；经济型
l 磁性开关： 继电器
6、磁浮子液位计/界面仪-选型表
GDURS | 规格编码 | 内容 | ||||||||
代码 | 操作温度 | |||||||||
-A | -40～100℃ | |||||||||
-B | -40～200℃ | |||||||||
-C | 125～450℃ | |||||||||
代码 | 材质 | |||||||||
4 | 304不锈钢 | |||||||||
6 | 316不锈钢 | |||||||||
P | PVC | |||||||||
V | PP | |||||||||
4P | 304衬PTFE | |||||||||
代码 | 测量功能 | |||||||||
Y | 液位 | |||||||||
G | 界面 | |||||||||
代码 | 显示形式 | |||||||||
A | 就地显示（无远传） | |||||||||
B | 4～20mA磁致伸缩远传 | |||||||||
C | 4～20mA磁阻式远传 | |||||||||
K1 | 代码可叠加 | 上限或下限；1个报警 | ||||||||
K2 | 代码可叠加 | 上限和下限；2个报警 | ||||||||
代码 | 压力等级 | |||||||||
-16 | PN1.6MPa | |||||||||
-25 | PN2.5MPa | |||||||||
-40 | PN4.0MPa | |||||||||
-63 | PN6.3MPa | |||||||||
-100 | PN16MPa | |||||||||
代码 | 安装方式及法兰规格 | |||||||||
A×× | 侧侧式，DN ×× 公称直径 | |||||||||
B×× | 顶装式，DN ×× 公称直径 | |||||||||
C×× | 顶侧式，DN ×× 公称直径 | |||||||||
D×× | 侧底式，DN ×× 公称直径 | |||||||||
代码 | 辅助项（代码可叠加） | |||||||||
-X | 标准型 | |||||||||
-D | 隔爆型ExdⅡBT4 | |||||||||
-DB | 带电伴热 （代码可叠加） | |||||||||
-ZB | 带蒸汽伴热（代码可叠加） | |||||||||
-JT | 带保温夹套（代码可叠加） | |||||||||
代码 | ||||||||||
-XXXX | 测量范围，单位mm | |||||||||
GDURS | ||||||||||
