1、产品概述

外置式超声波液位控制器（也称液位开关）是由北京向导科技有限公司独立开发的一种新型液位测量报警装置。主要用于监测储罐液面，实现上下限报警或监测管道中是否有液体存在（干态保护），储罐材质可以是各类金属、金属或不发泡塑料，壁厚可达50mm。这种技术不受介质密度、介电常数、导电性、反射系数、压力、温度、沉淀等因素的影响，所以适用于医药，石油，化工，电力，食品等行业的各类液体液位工程控制，对于有毒的、强腐蚀危险品液体的检测，该产品更是理想的选择。

2、工作原理

液位控制器的探头通过耦合剂，将其产生的高频超声波脉冲耦合到容器外壁。这个脉冲会在容器壁和液体中传播，还会被容器内表面反射回来。通过对这种反射特性的检测和计算，就可以判断出液位是否达到了液位控制器安装的位置。液位控制器输出继电器信号，来完成对液位的监控。

3、产品特点

●  非接触式测量：工业仪表中最理想的测量方式

●  精度高、反应灵敏

●  适用面很广：可用于有剧毒的、强腐蚀性的、高压力的、各种复杂工况、以及爆炸性气体环境下的各种液体介质测量

●  安装方便、操作简单

●  安装可不停产、不清罐、不动火

●  仪表不需要定期标定

●  仪表工作可靠、性能稳定

●  仪表不需要使用方维修、免维护

●  使用寿命长

●  智能型、电子仪表

●  抗干扰能力强

4、技术参数

4．1 性能

●  重复性误差：±5mm

●  滞      后：1～5mm

4．2 供电

●  24V DC, ±5%或220 V AC

4．3信号输出

●  输出信号：  继电器输出（触点为无源节点）

●  继电器容量：60V AC/DC 0.5A或250V AC/DC 5A

4．4 接口

●  电气接口规格：M20×1.5mm

●  穿线孔直径：  Φ8mm（适配电缆直径Φ6～8mm）

4．5 外壳

●  材    质：铸铝

●  防护等级：IP65

●  防爆标志：ExdmIICT6

4．6 探头

●  防爆标志：ExIAIICT4

●  防护等级：IP65

4．7适用场所

●  适用场所：除煤矿外的其他爆炸性气体环境

4．8 环境条件

●  主机使用环境温度：-40℃～+80℃

●  超声波探头使用环境温度：-40℃～+100℃，（高温型探头使用环境温度最高可达150℃）

● 湿度：15%～100% RH 注：若温度低于-40℃时，建议增加保温措施（加保温层或伴热装置）：主机及探头均需保温

5、应用条件

5．1  介质要求

●  纯净液体、乳状液体、悬浮状液体

5．2  被测容器

●  材质：钢、不锈钢、玻璃、不发泡塑料等密实材料

●  可测壁厚：最大50mm

6、订货选型

7、液位控制器主机及配件尺寸

7．1．主机尺寸

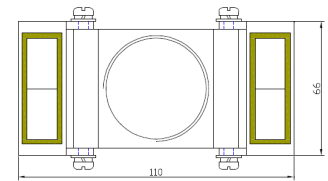

7．2．磁性吸盘尺寸

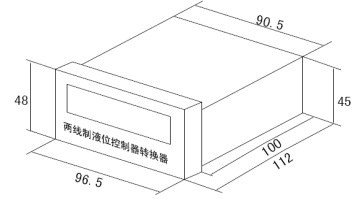

7．3．两线制液位控制器转换器尺寸

8、液位控制器液位控制器液位控制器液位控制器外形及组件

8．1．按温度分（常温型、高温型）

8．1．1 外型及组成图

常温一体式

高温分体式

8．1．2 实物图片

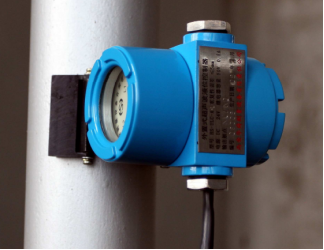

 ● 常温型（一体式）

8．2  按探头型式分（复合探头型、双探头型）

8．2．1 外型及组成图

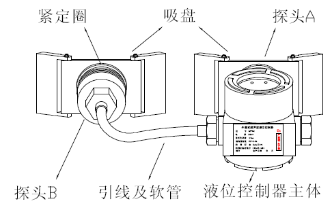

复合型探头

双探头

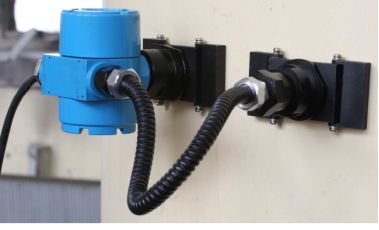

8．2．2 实物图片  ● 双探头型

8．3  按调试方法分（单校型、双校型）

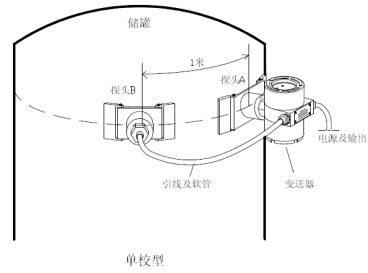

8．3．1 外型及组成图

8．3．2 实物图片  ● 单校型

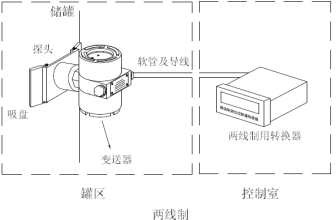

8．4  按接线方式分（两线制、四线制） 8．4．1 外型及组成图

9、液位控制器安装方案

9.1   探头安装方案

磁力吸附方式：对于铁磁性储罐，可采用磁力吸盘直接吸附的方式；

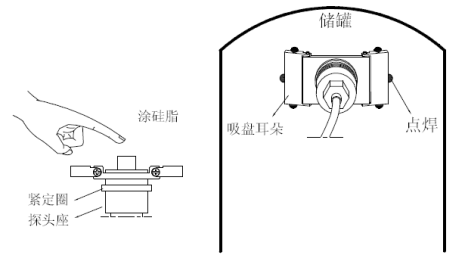

焊接方式：对于非铁磁性储罐性的金属容器，可采用焊接吸盘的方式；

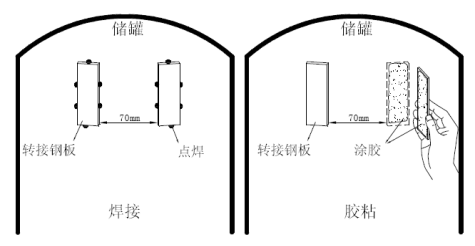

组合方式：对于非铁磁性储罐，还可采用附加转接钢板的方式；对于非铁磁性储罐性的金属容器，可采用焊接转接钢板的方式；对于非铁磁性储罐性的非金属容器，可采用胶粘转接钢板的方式；将磁力吸盘吸附于转接钢板之上；

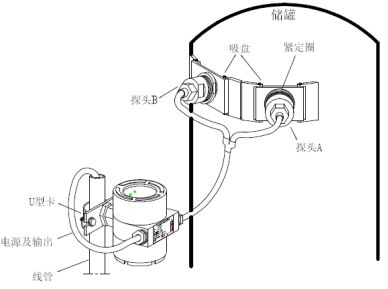

9.2  变送器安装方案

●  一体式：由于吸盘和变送器相连接，所以不用再固定变送器；

●  分体式：要独立安装变送器；

● 带接线盒式：要独立安装变送器；

图中：

1 —— 变送器

2——防爆接线盒（接探头线）

3 —— 1/2＂镀锌管

—— 电气接口：M20×1.5、1/2”NPT（F）

4 —— 挠性管

5 —— 探头

6 —— 吸盘
