一、油库自动化介绍

1、储罐油品计量及监测
计量罐：通过混合式储罐计量系统获得储液的平均密度、精确体积、精确质量以及液位值，实现收油计量、发油计量、库存计量和油库存油动态监测。
普通罐：通过监控级液位计、温度计获得储罐的液位、温度以及罐内储油体积，实现对储罐工况和库存的实时监测。

2、安全监控
通过静态检漏监测、储罐液位高低限报警、储罐温度高低限报警、可燃气体浓度检测报警、储罐表面热点探测预警等检测措施，有效防止漏油、窜油、冒油、火灾及其他突发性事故的发生。
3、泵机组安全监控
实现油泵状态监视、油泵出入口压力检测、重要机泵安全自保联锁等功能。
4、阀门控制和安全联锁
实现重要阀门的遥控、阀位回讯检测、阀门事故状态检测。在此基础上，实现紧急情况下的各种安全联锁。

5、汽车、火车自动装油
通过预设的顺序控制装油程序，控制相关的阀门、泵，实施定量装油和计量，加强装油销售的操作管理和业务管理，实现远程监视和业务数据统计。
6、强化岗位巡检制度
用智能岗位巡检系统对操作人员的巡检情况进行记录统计，使岗位巡检制度的严格实施有了电子监督设备作保证，以保证油库的生产安全。
7、消防系统
在油库各重点部位安装报警装置，一旦有火灾险情出现，控制室能及时收到报警信息，并能按照预案开启消防泵组和着火罐的消防电动阀门进行冷却水喷淋和泡沫灭火，把消防系统的监测和控制纳入监控系统内，以提高消防的自动快速反应能力。
8、闭路电视监视
通过现代先进的闭路电视监视系统对罐区、泵房、汽车装卸、火车装车的要害部位进行监视，并通过网络系统传送到企业相应管理部门监视纪录。
9、信息的集中与管理
油库控制站对油库生产运作进行全面监控、操作、记录，并把各种工况数据采集、处理，传送到上级管理网，使企业实施先进管理成为可能。
油库综合自动化（TCA）的目标是面向整个油库业务过程，采用先进的计算机网络技术、PLC控制技术、自动测量技术、视频监控技术、计算机软件、数据库技术，为油库的监控、信息管理、收发油管理实现自动化管理，提供结构完整、功能完善的解决方案。

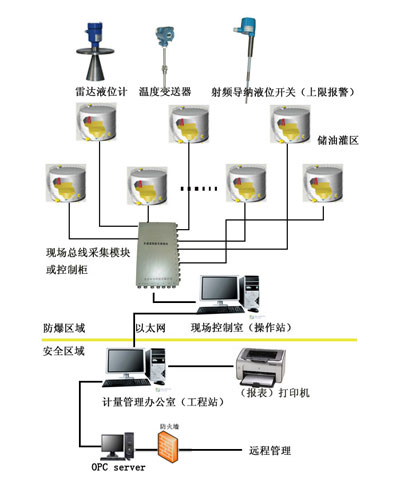

油库油位油量计量系统

二、油库自动化组成
油库综合自动化系统主要由服务器、操作员站、工程师站、报警控制器、电视监视系统、定量装车控制仪、PLC、 DCS、现场仪表、执行机构、现场视频监视设备、安全巡更设备、可燃报警系统等组成，控制室内的局域网采用工业以太网，连接室内的各操作站、工程师站、PLC主控制器，实现了油罐的自动计量和实时监控、收发油过程的全自动化、罐区现场无人值守、出入口入侵报警控制和自动录像。

系统的网络结构
TCA由作业层、监控层、管理层三部分组成：

作业层主要为油库生产作业现场的监控设备和一次仪表，其中包含工业电视监控系统、可燃气体报警系统、阀位检测控制系统、油罐液位计量系统、定量收付油系统、火灾自动检测系统和消防自动控制系统。

监控层是在一个统一的系统平台上，集成不同子系统提供的信息和数据，并对油库的具体生产和安全进行控制，包含四个子系统：数据采集系统、作业监控系统、安全管理系统和数据接口。

管理层提供综合查询、统计和信息管理方面的功能，满足油库经营决策方面的需求，主要包含：生产日志管理、出入库管理、盘点损益管理、实物库存管理、系统管理、容积表管理、统计查询等。

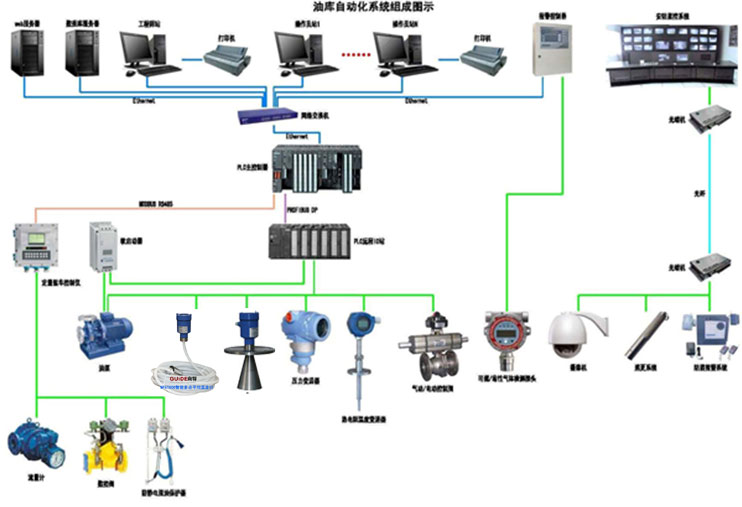

油库自动化管控系统组成图示见附图 :

三、油库自动化功能
油库自动化系统能实时地监控测量及测算油罐的液位、储油量、进油量、出油量、流量、压力、泵机组轴承温度以及油、水的界面高度、油品密度、温度、油品的体积、水体积、质量等各种参数，及时在液位和水位到达最低、最高警戒线、压力和温度以及油气浓度到达警示位置时给出报警提示，同时还可以实现油库的多线程自动发油，具备IC卡发油功能，可以指定货位发油和任意货位发油以及下位机多路同时发油；并具有静电接地，溢油保护检测功能；参数实时自动保存，不受电池和掉电保护电路影响。
系统集报警、巡更、门禁、CCTV等四个主要子系统为一体的安防集成管理系统，可通过身份识别装置（读卡器）与机械电控装置（电控锁）配合，控制人员出入库区和作业区的权限；可以在界面上设置总图、楼层图、房间平面图等多级电子地图显示，在各级地图上设置用户、报警点、巡更点、摄像机、门禁、联动开关等，可在地图界面上直观显示各种设备的状态和直接控制；可任意设计巡更计划，实时了解巡更员执行巡更情况，对巡更异常情况可及时发出警告；最终构成了一套防盗、防火、防气泄漏、紧急求助、周界防范、实时电子巡更、门禁、联动控制、考勤等管理系统为一体的智能安防的解决方案。
