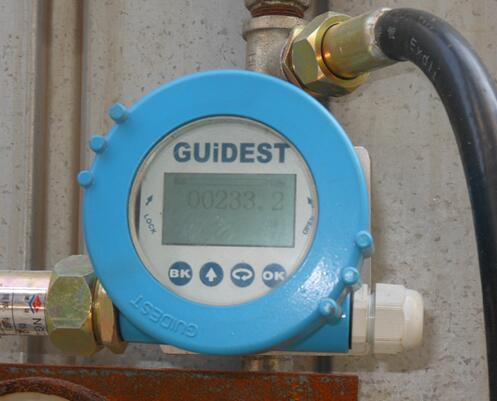

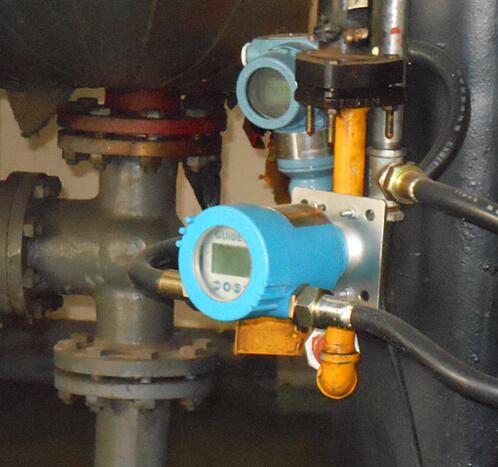

SX-300A 防爆显示表
SX-300A防爆显示仪表是一种多功能显示仪表，它适用于各种工艺现场，可进行多种现场信号采集显示，便于工人巡检监控；可采集4-20mA模拟量、PT100热电阻、热电偶等信号，并可参与控制、变送等简单信号处理；采用铝合金壳体，防护等级可达IP65/68，防爆标志ExiaIIBT6，适用于环境条件恶劣的工艺环境。
1、技术指标
型 号 | SX-300A | SX-300SC | SX-300MD |
输 入 | 4-20mA、PT100 | 4-20mA | 4-20mA/RS485/HART/ TRL2 |
输 出 | 4-20mA、2路继电器 | 4-20mA | 4-20mA/RS485 |
回路压降 | — | ＜3.5 VDC | — |
显示精度 | ＜0.3% F.S | ＜0.2% F.S | ＜0.2% F.S |
显示位数 | 4位 | 4位 | 4位 |
防爆标志 | ExiaIIBT6 | ExiaIIBT6 | ExiaIIBT6 |
防护等级 | IP65 / IP68 | IP65 / IP68 | IP65 / IP68 |
工作电源 | 24VDC、220VAC | 无需单独供电 | 24VDC、220VAC |
壳体材质 | 铸铝 | 铸铝/不锈钢 | 铸铝 |
外供电压 | 24VDC（可选） | 无 | 无 |
电气接口 | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） | M20*1.5、1/2NPT（F） |
安装方式 | 2”U型卡、板卡 | 2”U型卡、板卡 | 2”U型卡、板卡 |
2、使用方法：

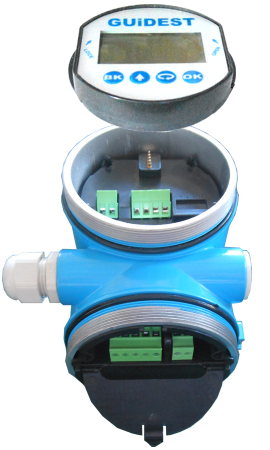

第一步：打开仪表

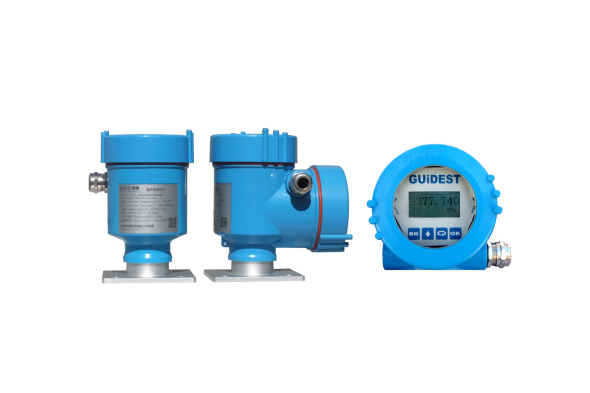

单腔壳体 双腔壳体

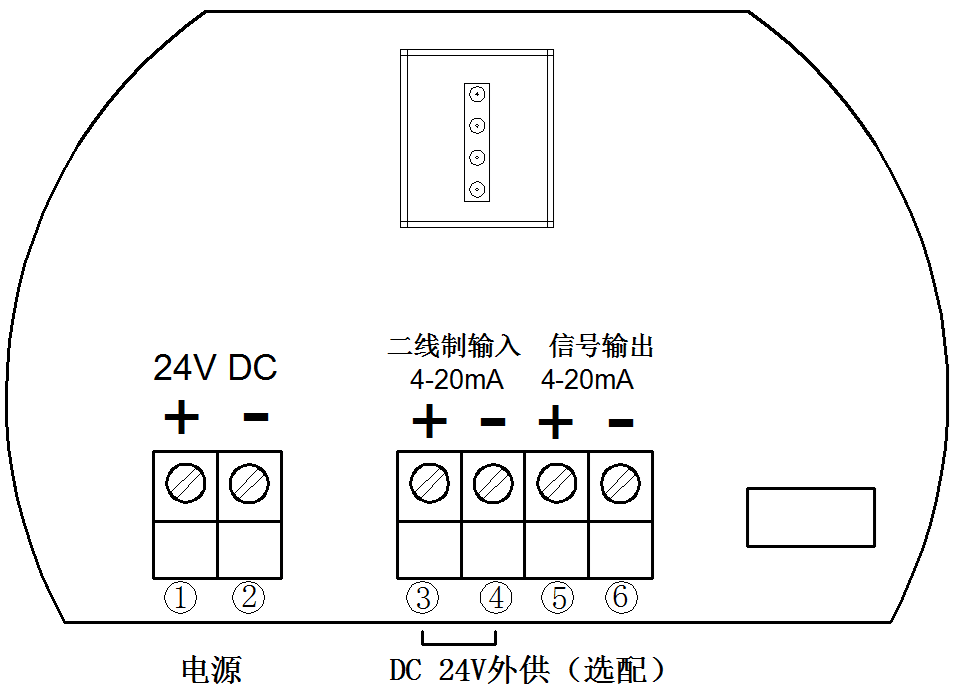

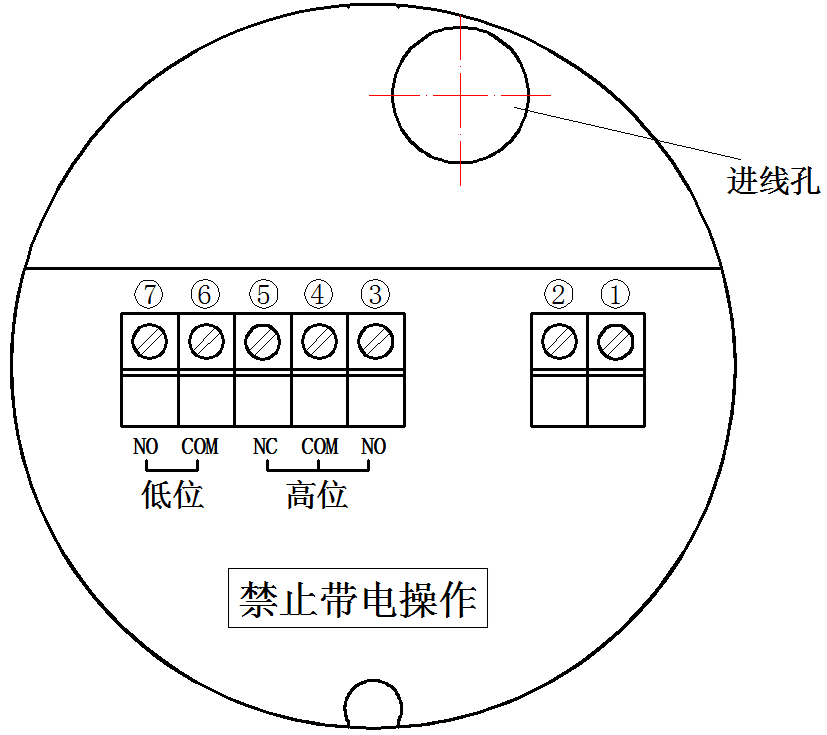

第二步：仪表接线图示：
![QCXWIVM)YFKG]PSPC9VIPN4.png](/static/upload/image/20221013/1665641434504924.png "1665641434504924.png"){kind=small}
![QCXWIVM)YFKG]PSPC9VIPN4.png](/static/upload/image/20221013/1665641456199618.png "1665641456199618.png")
![]EJCZFD7Q7M48SZ}DR2]U02.png](/static/upload/image/20221013/1665641504698351.png "1665641504698351.png")
3、产品选型
GUIDEST SX-300 显示类仪表 | |||||||||
A | 二次显示表 | 仪表类型 | |||||||
SC | 回路显示表 | ||||||||
MD | 多参数显示表 | ||||||||
A | 220V AC | 供电类型 | |||||||
B | 24V DC | ||||||||
C | 无需独立供电（适配SC型仪表） | ||||||||
2 | 4-20mA | 输入 | |||||||
P | PT100（仅A型仪表适用） | ||||||||
R | Modbus RS485（仅MD型仪表适用） | ||||||||
H | HART协议（仅MD型仪表适用） | ||||||||
T | 罗斯蒙特TRL2（仅MD型仪表适用） | ||||||||
2 | 4-20mA | 输出 | |||||||
P | 4-20mA+上下限2点继电器报警（仅A型仪表适用） | ||||||||
R | Modbus RS485（仅MD型仪表适用） | ||||||||
M | M20*1.5 | 电气接口 | |||||||
N | 1/2”NPT（F） | ||||||||
A | 带24VDC外供电源（仅A型仪表适用） | 外供电源 | |||||||
B | 不带外供电源 | ||||||||
P | 标准型 | 安全类型 | |||||||
I | 防爆型ExiaIIBT6 | ||||||||
GUIDEST SX-300 | 订货代码 | ||||||||
